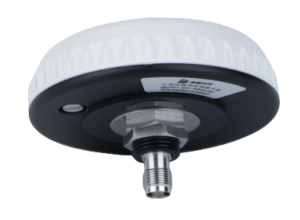

DY-AS9618V — это мультичастотное и мультисистемное решение, позволяющее выполнять высокоточные измерения в сложных внешних условиях. Имеет высокую устойчивость к вибрациям и ударам.

Особенности

• Внедрение технологии многоточечной подачи питания позволяет обеспечить более точное измерения фазы и уменьшить влияние антенны на погрешность измерений;
• Антенна обладает высокой антивибрационной и противоударной устойчивостью;
• Мультисистемное решение, которое работает по всем спутниковым группировкам и в L-диапазоне;
• Уникальная конструкция, компактная и легкая, надежная и долговечная, подходит для сложных и суровых условий эксплуатации;
• Водонепроницаемая герметичная конструкция.

Антенна

GPS

ГЛОНАСС

GALILEO

BeiDou

QZSS

IRNSS

L-Band

L1

L2

L5

L1

L2

L3

E1

E5a

E5b

E6

B1

B2a

B2b/B2I

B3

L1

L2

L5

L6

L5

DY-AS9618V

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

×

Электрические характеристики

Диапазон частот	1164 МГц…1300 МГц & 1525 МГц…1610 МГц
Усиление	≥3дБи (угол возвышения 90°)
Поляризация	Правосторонняя круговая
Осевое отношение	≤3 дБ (угол возвышения 90°)
КСВН	≤ 1.5
Индепенданс	50Ω
Форма и направление узора	Горизонтальный всенаправленный, вертикальный полусферический луч

Характеристики малошумящего усилителя (МШУ)

Диапазон частот	1164 МГц…1300 МГц & 1525 МГц…1610 МГц
Усиление МШУ	39±2 дБ
КСВН	<2.0
Уровень шума	≤2.0 дБ
Плоскость усиления	±2 дБ
Изменение групповой задержки	≤5 нс
EMC (статический радиочастотный вход)	Соответствует стандарту IEC6 1000-4-2 (ESD)
Напряжение	3.3…16.0 В
Рабочий ток	<50 мА
Внеполосное отклонение	≥30 дБ @ 1268±50 МГц ≥25 дБ @1581±50 МГц

Механические характеристики

Разъем	TNC
Размеры	Φ 95×58.7 мм
Вес	＜250 г
Рабочая температура	-45℃…+85℃
Температура хранения	-55℃…+70℃
Класс пыле- и влагозащиты	IP67
Удар	Максимальное ускорение 75g, длительность импульса 6 мс, количество ударов по 3 осям и 6 направлениям, по 3 раза в каждом направлении, всего 18 раз
Максимальная влажность	95%
