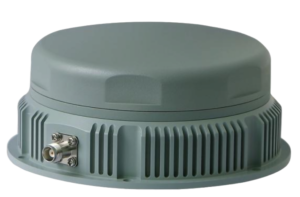

DY-AN4606V — это антенна, предназначенная для морской навигации и связи.
Особенности
- Благодаря использованию многоточечной технологии подачи питания и полностью симметричной формы антенны, фазовый центр и геометрический центр совпадают друг с другом, что уменьшает влияние антенны на погрешности измерений;
- Высокий коэффициент усиления, широкий диапазон и хороший прием сигнала при малых углах возвышения обеспечивают нормальную работу аппаратуры в условиях сильной затуманенности;
- Три канала приема фильтруются и усиливаются соответственно, с отличной способностью защиты от помех и мощностью более 10 Вт;
- Когда усилитель мощности включен, два малошумящих усилителя работают нормально и не подвержены влиянию излучения;
- Питание и четыре радиочастотных сигнала вводятся или выводятся через один порт для облегчения соединения с хостом;
- Мощность передачи составляет более 40 дБм;
- Корпус прочен и обладает необходимыми характеристиками для эксплуатации в морской среде, такими как устойчивость к клеванию птиц, устойчивость к ультрафиолетовым лучам, устойчивость к воздействию солнца и резким перепадам температуры;
- Класс пыле и влагозащиты IP67.
| Антенна | GPS | ГЛОНАСС | GALILEO | BeiDou | L-Band | ||||||||||
| L1 | L2 | L5 | L1 | L2 | L3 | E1 | E5a | E5b | E6 | B1 | B2a | B2b/B2I | B3 | ||
| DY-AN4606V | × | × | × | ||||||||||||
Электрические характеристики
| Диапазон частот | 1207.14±10.23 МГц 1268.52±10.23 МГц 2491.75±8.16 МГц |
| Усиление | ≥ -2.5 дБи (угол возвышения 20°) ≥ 3дБи (угол возвышения 90°) |
| Поляризация | правосторонняя круговая |
| Горизонтальный угол поля зрения | 0°-360° |
| Угол наклона | 10°-90° |
| КСВН | ≤ 1.6 |
| Диапазон передаваемых частот | 1610…1626.5 МГц |
| Поляризация | левосторонняя круговая |
| Горизонтальный угол поля зрения | 0°-360° |
| Угол наклона | 10°-90° |
| Осевое отношение | ≤ 3 дБ |
| КСВН | ≤ 1.6 |
| Усиление | ≥ -3 дБи (угол возвышения 20°) 2≤Усиление≤5 дБи (угол возвышения 90°) |
| Изоляция | ≥25 дБ |
Характеристики малошумящего усилителя (МШУ)
| Диапазон частот | 1207.14±10.23 МГц 1268.52±10.23 МГц 2491.75±8.16 МГц |
| Усиление | 45±3 дБ (для B3, B2b) 50±3 дБ (для S диапазона) |
| КСВН | ≤ 2 |
| Коэффициент шума | ≤ 2.2 дБ (для S диапазона) ≤ 2 дБ (для B3, B2b) |
| Ширина полосы пропускания | ≤ 2 дБ (для B3, B2b) ≤ 2.5 дБ (для S диапазона) |
| Выход P-1 | ≥0 дБм |
| Принимаемый рабочий диапазон напряжения | +11 В…+29.5 В |
| Рабочий ток | <150 мА @20В |
| Внеполосное отклонение | >50 дБ @1268.52±50 МГц >50 дБ @1207.14±50 МГц >50 дБ @2491.75±60 МГц |
Технические характеристики усилителя мощности
| Диапазон частот | 1610 МГц — 1626.5 МГц |
| Усиление усилителя мощности | 47±2 дБ |
| Мощность выхода P-1 | ≥40 дБм (после тестирования полостного фильтра) |
| Односторонний вход порта электрического уровня | -7 дБм (при увеличении входного сигнала до -2 дБм отклонений не происходит) |
| Ширина полосы пропускания | ±1 дБ |
| Входной КСВН | ≤1.6 |
| Напряжение усилителя мощности | ＋28±1В |
| Рабочий ток усилителя мощности | ≤1.8 А |
| Напряжение возбуждения усилителя | 23В±1В |
| Отклонение внеполосных сигналов канала передачи | ≥70 дБк @3236.5 МГц, 4854.75 МГц За исключением второй и третьей гармоник, излучения на частотах 1 МГц-18 ГГц и излучения на 85 дБ ниже уровня основной волны |
Механические характеристики
| Разъем | TNC |
| Размеры | Φ173×80 мм |
| Вес | <1.8 кг |
| Рабочая температура | -40℃…+70℃ |
| Температура хранения | -55℃…+70℃ |
