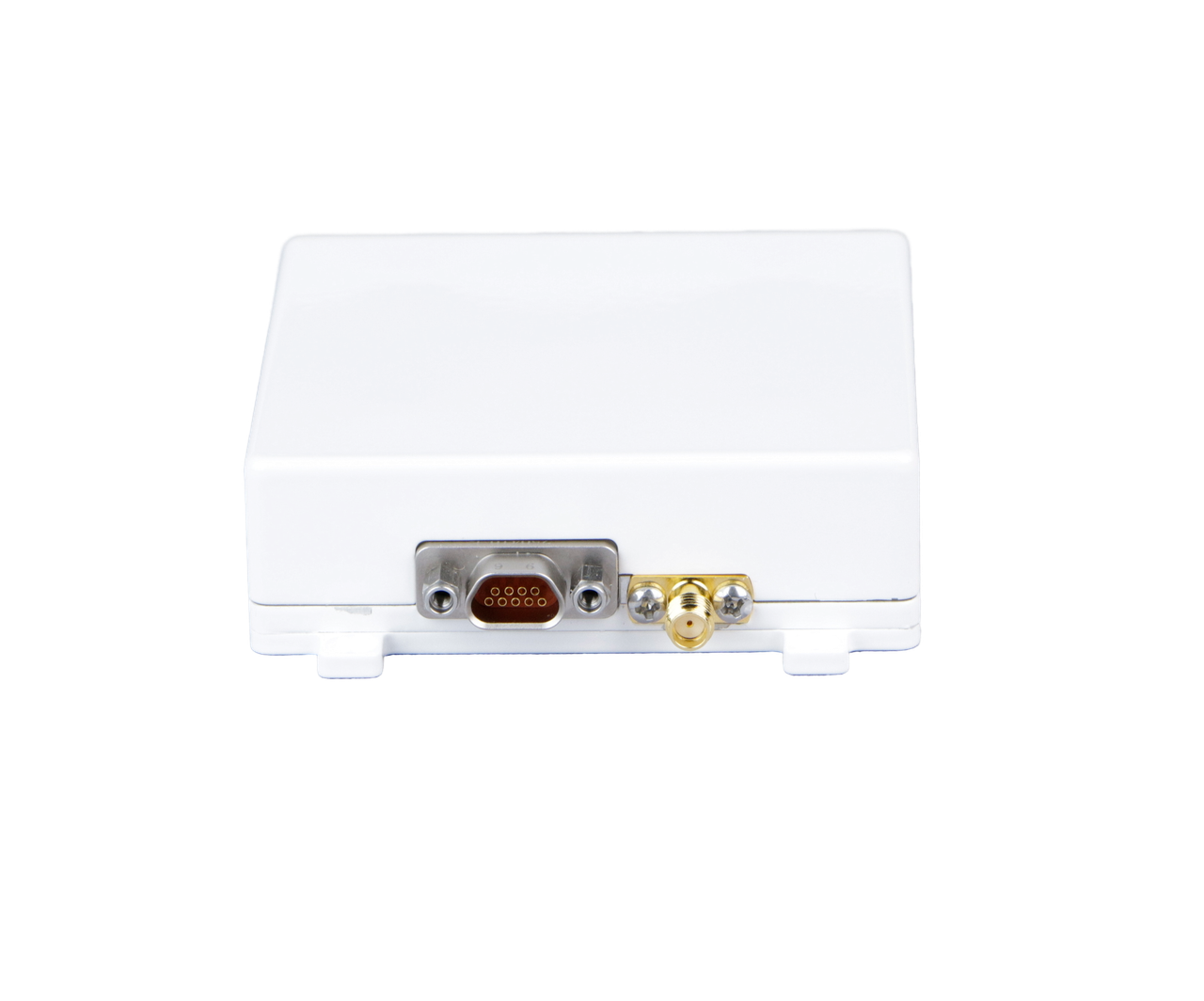

Anti-jam антенна DY-AJ4646A — это сверхмалая четырехэлементная антенная решетка с функцией защиты от помех. Обеспечивает навигацию и синхронизацию времени в условиях подавляющих помех.

Особенности

• Антенная решетка состоит из 4 блоков защиты от помех по частотам BDS B1 и GPS L1;
• Она может отклонять различные типы широкополосных и узкополосных помех, таких как гармоники, частотные развертки, импульсы, белый шум, частотная модуляция, амплитудная модуляция и фазовая модуляция для частотных диапазонов GPS-L1 и BDS-B1.
• Оснащена функцией обновления программного обеспечения в режиме онлайн.

Антенна

GPS

ГЛОНАСС

GALILEO

BeiDou

L-Band

L1

L2

L5

L1

L2

L3

E1

E5a

E5b

E6

B1

B2a

B2b/B2I

B3

DY-AJ4646A

×

×

Электрические характеристики

Принимаемые частоты	1575,42±1,023 МГц & 1561,098±2,046 МГц
Частотный диапазон anti-jam	1575,42±1,023 МГц & 1561,098±2,046 МГц
Выигрыш в помехоустойчивости	Одна помеха ≥ 85 дБ, три помехи ≥ 75 дБ
Усиление	≥3,0 дБ (угол возвышения 90°)
Мощность выходного сигнала	-70±5 дБм
Сопротивление	50 Ω
Питание	4,5…5,5 В
Потребление энергии	≤6,5 Вт

Механические характеристики

Разъем	J30J-15ZK & SMA
Размеры	65×65×19,5 мм
Вес	≤ 200 г
Рабочая температура	-40℃ …+60℃
Температура хранения	-55℃…+75℃
