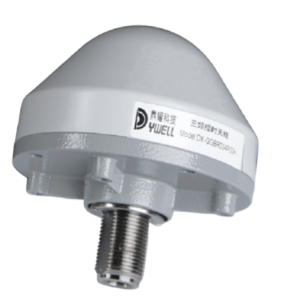

DY-AT3600V — это антенна, которая может использоваться с различными модулями синхронизации для обеспечения единого времени на сотовых вышках, навигации и т.п.
Особенности
- Антенна обладает высоким коэффициентом усиления, широкой диаграммой направленности и низким коэффициентом шума, что обеспечивает хорошее соотношение сигнал/шум принимаемого сигнала;
- Встроенная схема грозозащиты позволяет эффективно работать в суровых внешних условиях;
- Монтажный зажим изготовлен из нержавеющей стали 316 и обработан пассивированием;
- Металлическая нижняя часть корпуса покрыта порошковой краской, а радиокупол изготовлен из высококачественных материалов, обладающих хорошей устойчивостью к атмосферным воздействиям и стойкостью к старению, пригодных для длительной работы на открытом воздухе;
- Класс пыле- и влагозащиты IP67.
| Антенна | GPS | ГЛОНАСС | GALILEO | BeiDou | L-Band | ||||||||||
| L1 | L2 | L5 | L1 | L2 | L3 | E1 | E5a | E5b | E6 | B1 | B2a | B2b/B2I | B3 | ||
| DY-AN3600A | × | × | × | ||||||||||||
Электрические характеристики
| Диапазон частот | 1557…1612 МГц |
| Поляризация | Правосторонняя круговая |
| Усиление | ≥-3 дБи (угол возвышения 10°) ≥4 дБи (угол возвышения 90°) |
| Отношение кросс-поляризации | ˃12 (угол возвышения 90°) |
| Нестандартная округлость | ≥1.5 (угол возвышения 10°) |
| Ширина луча 3 дБ | ≥105° |
Характеристики малошумящего усилителя (МШУ)
| Усиление | 34±2 дБ |
| Уровень шума | <3 дБ |
| Выходной КСВН | <1.8 |
| Напряжение | 3.3…5.5 В |
| Рабочий ток | <35 мА |
| Отклонения вне диапазона частот | ˃70 дБ (1…960 МГц) ˃60 дБ (960…1525 МГц) ˃14 дБ (1695…1785 МГц) ˃58 дБ (˃1785 МГц) |
| Защита молниезащиты | Форма волны перенапряжения: комбинированная волна (10/350us) Пиковый ток: ±5 кА |
Механические характеристики
| Разъем | N-K |
| Размеры | Φ77×74 мм |
| Вес | ＜280 г |
| Рабочая температура | -40℃…+70℃ |
| Температура хранения | -40℃…+70℃ |
